ท่อร่วม Frac คืออะไร และเหตุใดจึงมีความสำคัญต่อการดำเนินการแตกหักด้วยไฮดรอลิกสมัยใหม่

ก ท่อร่วม frac เป็นระบบกระจายของไหลแรงดันสูงที่ใช้ในการปฏิบัติการแตกหักด้วยไฮดรอลิก (fracking) เพื่อควบคุม ควบคุม และกระจายของเหลวจากการแตกหักด้วยแรงดันจากรถปั๊มหลายคันไปยังหลุมผลิตอย่างน้อยหนึ่งแห่งพร้อมกัน ในระยะสั้น: ไม่มี ท่อร่วม frac เป็นไปไม่ได้ทางกายภาพที่จะประสานเอาท์พุตของปั๊มแรงดันสูง 10-40 ตัวให้เป็นหลุมเจาะเดียวที่แรงดันและอัตราการไหลที่จำเป็นสำหรับการปฏิบัติงานสมัยใหม่ให้เสร็จสมบูรณ์ แบบฉบับ แตกหักมากมาย ต้องรับมือกับแรงกดดันในการทำงานที่ 10,000–20,000 ปอนด์ต่อตารางนิ้ว และอัตราการไหลเกิน 100 บาร์เรลต่อนาที (bpm) ทำให้เป็นหนึ่งในอุปกรณ์ที่ต้องการกลไกมากที่สุดในไซต์หลุมใดๆ บทความนี้จะอธิบายวิธีการ ท่อร่วม fracs งาน ประเภทการออกแบบที่สำคัญ เกณฑ์การคัดเลือก แนวทางปฏิบัติที่ดีที่สุดในการปฏิบัติงาน และเทคโนโลยีที่พัฒนาซึ่งกำหนดรูปแบบอุปกรณ์ประเภทที่สำคัญนี้ใหม่

Frac Manifold คืออะไร? ฟังก์ชั่นและส่วนประกอบหลัก

ก ท่อร่วม frac ทำหน้าที่เป็นศูนย์กลางของของไหลส่วนกลางของการกระจายการแตกหักแบบไฮดรอลิก - การรวมการไหลจากหน่วยปั๊มหลายตัว ให้ความสามารถในการแยกและการควบคุมการไหล และการส่งของของไหลที่ความดันควบคุมไปยังเหล็กบำบัดหลุมผลิต มีแนวคิดคล้ายกับทางแยกต่างระดับทางหลวง: ช่องจราจรที่มีปริมาณมากหลายช่องจราจร (รถปั๊ม) รวมกันเป็นเส้นทางที่มีการควบคุมการไหลซึ่งนำไปสู่จุดหมายเดียว (หลุมเจาะ)

หน้าที่หลักของก แตกหักมากมาย มีสามเท่า: การกระจายของของไหล การปรับความดันให้เท่ากัน และความยืดหยุ่นในการปฏิบัติงาน หากไม่มีท่อร่วม การเชื่อมต่อรถปั๊ม 20 คันเข้ากับหลุมผลิตโดยตรงจะต้องใช้เหล็กแรงดันสูงที่พันกันอย่างไม่สามารถจัดการได้ และไม่มีวิธีแยกปั๊มแต่ละตัวเพื่อการบำรุงรักษา สลับระหว่างหลุมโดยไม่ต้องหยุดงาน หรือจัดการแรงดันไฟกระชากจากการสตาร์ทและปิดปั๊ม

ส่วนประกอบสำคัญของ Frac Manifold

• ส่วนหัว (รูหลัก): ท่อกลางหรือตัวถังปลอมซึ่งของไหลทั้งหมดไหลผ่าน โดยทั่วไปเส้นผ่านศูนย์กลางของรูเจาะหลักจะมีตั้งแต่ 4 นิ้วถึง 7 นิ้ว (ระบุ) โดยมีความหนาของผนังที่ออกแบบมาให้ทนทานต่อแรงดันระเบิดที่ 1.5–2× แรงดันใช้งาน ตัวเฮดเดอร์ส่วนใหญ่ทำจากเหล็กโครโมลี 4130 หรือ 4140 ที่ผ่านการอบชุบด้วยความร้อนเพื่อให้ได้ความแข็งแรงสูงกว่า 100,000 psi
• การเชื่อมต่อทางเข้า (ด้านปั๊ม): การเชื่อมต่อแรงดันสูงแบบแยกส่วนซึ่งมีท่อระบายของรถปั๊มติดอยู่ มีมาตรฐาน ท่อร่วม frac มีพอร์ตทางเข้า 8–24 พอร์ต แต่ละพอร์ตมีวาล์วปลั๊กหรือวาล์วประตูสำหรับการแยกปั๊มแต่ละตัว ประเภทการเชื่อมต่อ ได้แก่ ระบบเชื่อมต่อแบบค้อน (รูปที่ 1502 หรือ 2002) แบบมีหน้าแปลน หรือระบบเชื่อมต่อด่วนที่เป็นกรรมสิทธิ์
• การเชื่อมต่อทางออก (ด้านบ่อ): ช่องจ่ายแรงดันสูงที่นำไปสู่เหล็กบำบัดและหัวหลุมผลิต การใช้งานแผ่นหลายหลุมใช้ท่อร่วมที่มีพอร์ตทางออก 2-8 ช่อง เพื่อให้สามารถบำบัดหลายหลุมพร้อมกันหรือตามลำดับโดยไม่ต้องวางรางระหว่างขั้นตอน
• วาล์วแยก: วาล์วประตูหรือวาล์วปลั๊กบนพอร์ตทางเข้าและทางออกแต่ละพอร์ตช่วยให้แยกปั๊มหรือการเชื่อมต่อของบ่อแยกกันโดยไม่ต้องปิดการแพร่กระจายทั้งหมด โดยทั่วไปวาล์วเหล่านี้จะถูกสั่งงานด้วยระบบไฮดรอลิกหรือแบบแมนนวล ซึ่งได้รับการจัดอันดับสำหรับแรงดันใช้งานเต็มท่อร่วม
• วาล์วระบายแรงดัน (PRV): ก safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
• เกจวัดแรงดันและพอร์ตเครื่องมือวัด: การตรวจสอบแรงดันแบบเรียลไทม์ในหลายจุดช่วยให้สามารถตรวจจับข้อจำกัดการไหล วาล์วรั่ว หรือความผิดปกติของปั๊มได้ตั้งแต่เนิ่นๆ ทันสมัย ท่อร่วม fracs ติดตั้งตัวแปลงสัญญาณแรงดันแบบอิเล็กทรอนิกส์ที่เชื่อมต่อกับระบบเก็บข้อมูลของตู้บำบัด

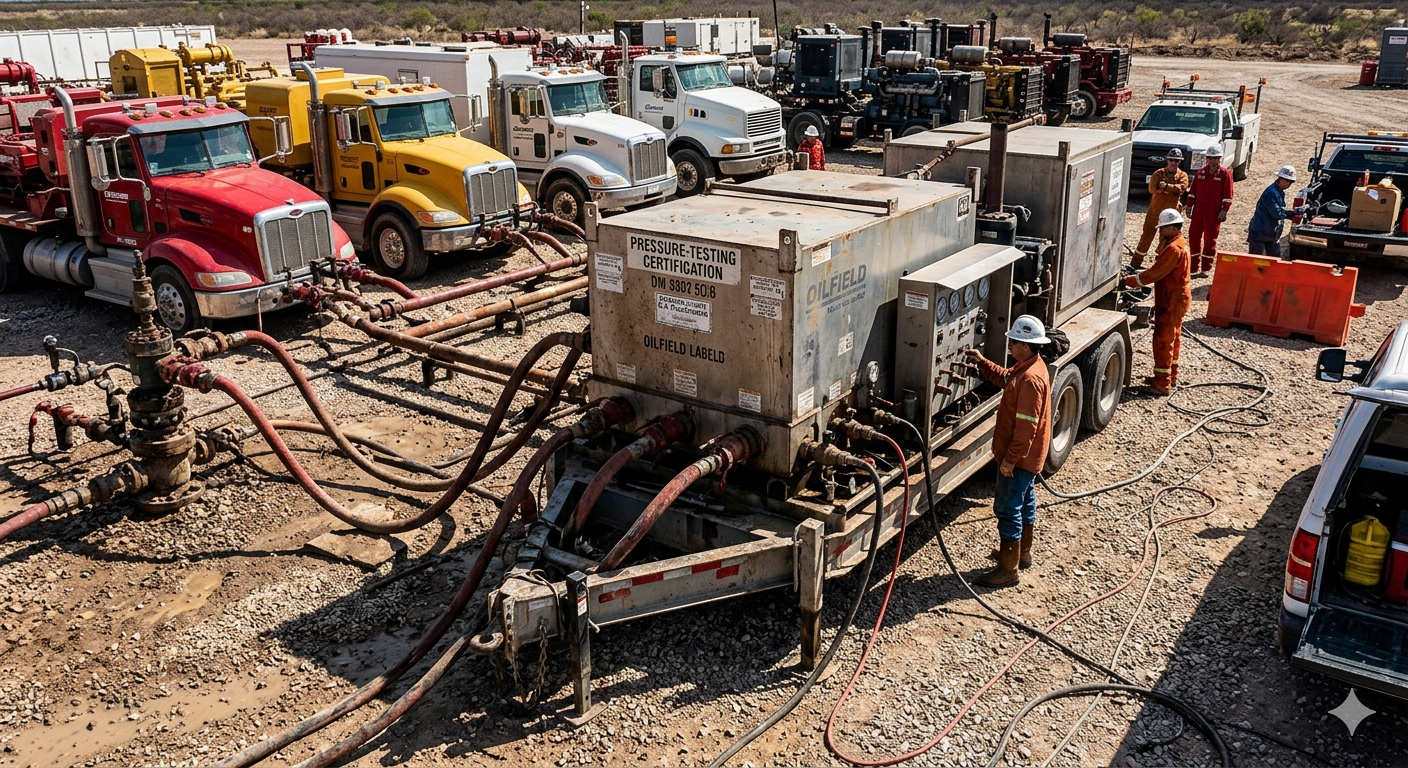

• โครงกันลื่น / รถพ่วง: ชุดประกอบท่อร่วมไอดีติดตั้งอยู่บนรถพ่วงแบบเหล็กกันลื่นหรือแบบใช้ถนนได้เพื่อการขนย้ายและการใช้งานที่รวดเร็ว หน่วยที่ติดตั้งกับรถพ่วงสามารถวางตำแหน่งและเชื่อมต่อได้ภายใน 45–90 นาทีโดยทีมงาน frac มาตรฐาน

ประเภทของ Frac Manifolds: แบบดั้งเดิมกับซิปเทียบกับคอมโบ

ที่ ท่อร่วม frac ตลาดมีการพัฒนาจากส่วนหัวของหลุมเดี่ยวธรรมดาไปจนถึงระบบหลายหลุมที่ซับซ้อนซึ่งสามารถรองรับการแตกร้าวของหลุมเจาะที่อยู่ติดกันพร้อมกัน การกำหนดค่าหลักสามประการมีอิทธิพลต่อการดำเนินงานสมัยใหม่:

ตารางที่ 1: การเปรียบเทียบการกำหนดค่าท่อร่วม frac หลักสามแบบตามพารามิเตอร์การดำเนินงานและเชิงพาณิชย์ที่สำคัญ ท่อร่วมแบบซิปและแบบคอมโบช่วยให้ใช้งานปั๊มได้มากขึ้นอย่างมีนัยสำคัญ โดยมีค่าใช้จ่ายที่ซับซ้อนและการลงทุนที่มากขึ้น

ที่ Zipper Frac Manifold: How It Doubles Pump Efficiency

ที่ ท่อร่วม frac ซิป เป็นนวัตกรรมการดำเนินงานที่สำคัญที่สุดในการออกแบบท่อร่วม frac ในช่วงสองทศวรรษที่ผ่านมา ในรูปแบบซิป ปั๊มตัวเดียวจะสลับระหว่างหลุมเจาะสองหลุมที่อยู่ติดกัน - ในขณะที่หลุมหนึ่งกำลังแตกร้าว ส่วนอีกหลุมหนึ่งกำลังถูกเจาะรูและเตรียมพร้อมสำหรับขั้นตอนต่อไป ซึ่งช่วยลดเวลาที่ไม่มีประสิทธิผล (NPT) ระหว่างขั้นตอนที่คิดเป็น 30–40% ของเวลาทั้งหมดในการผลิตหลุมเดียว

ที่ hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.

ก standard ท่อร่วม frac ซิป ประกอบด้วยส่วนหัวที่แยกจากกันสองตัวที่เชื่อมต่อกันด้วยส่วนครอสโอเวอร์ที่มีวาล์วแยก ทำให้ปั๊มทั้งหมดกระจายสามารถเปลี่ยนเส้นทางจากหลุม A ไปยังหลุม B ได้โดยการเปิดและปิดวาล์วสองตัว — การดำเนินการสวิตชิ่งที่ใช้เวลาน้อยกว่า 60 วินาที

อัตราแรงดันท่อร่วม Frac: การเลือกคลาสที่เหมาะสม

ระดับแรงดันเป็นข้อกำหนดด้านความปลอดภัยที่สำคัญที่สุดเมื่อเลือก ท่อร่วม frac . พิกัดแรงดันต่ำกว่าที่กำหนดเป็นสาเหตุหลักของความล้มเหลวของท่อร่วมภัยพิบัติ ซึ่งอาจถึงแก่ชีวิตและส่งผลให้เกิดเหตุการณ์ที่มีการควบคุมอย่างดี อุตสาหกรรมใช้ระบบคลาสแรงดันที่ได้มาตรฐานซึ่งสอดคล้องกับ API 6A และ API 16C:

ตารางที่ 2: คลาสแรงดันท่อร่วม frac มาตรฐานพร้อมแรงดันทดสอบที่สอดคล้องกันและการใช้งานการก่อตัวทั่วไป ส่วนประกอบที่มีแรงดันท่อร่วม frac ทั้งหมดจะต้องผ่านการทดสอบอุทกสถิตที่แรงดันใช้งาน 1.5 เท่า ก่อนที่จะใช้งานตามข้อกำหนด API 16C

ที่ selection of a 15K versus 20K ท่อร่วม frac ไม่ได้เป็นเพียงเรื่องของความปลอดภัยเท่านั้น แต่ยังมีผลกระทบต่อต้นทุนโดยตรงอีกด้วย ชุดประกอบท่อร่วมพิกัด 20K สามารถมีราคาสูงกว่าหน่วย 15K ที่เทียบเท่ากันถึง 40-70% เนื่องจากมีตัวถังปลอมที่หนักกว่า ผนังหนากว่า วาล์วที่มีข้อกำหนดสูงกว่า และต้องมีการทดสอบคุณสมบัติของวัสดุที่เข้มงวดมากขึ้น อย่างไรก็ตาม การใช้ท่อร่วม 10K หรือ 15K ในรูปแบบที่ต้องการแรงดันบำบัด 18,000 psi ทำให้เกิดความเสี่ยงที่ยอมรับไม่ได้ของความล้มเหลวในการควบคุมแรงดัน

วัสดุและโลหะวิทยา: อะไรทำให้ท่อร่วม Frac รอดพ้นจากการขัดถูด้วยแรงดันสูง

Frac มากมาย ส่วนประกอบต่างๆ ต้องเผชิญกับความเครียดเชิงกลที่รวมกันเป็นการลงโทษ: การโหลดแรงดันสูงแบบวนรอบในแต่ละขั้นตอน การกัดเซาะจากของไหลโพรเพนต์ที่มีความเร็วสูง (ความเข้มข้นของทราย 0.5–4 ปอนด์/แกลลอนที่ความเร็ว 40–80 ฟุต/วินาที) การโจมตีทางเคมีจากกรดพรีฟลัชและตัวลดแรงเสียดทาน และความเหนื่อยล้าจากรอบแรงดันซ้ำๆ ในหลายร้อยขั้นตอนต่อปี

วัสดุตัวถังและส่วนหัว

ที่ main header body of a ท่อร่วม frac โดยทั่วไปจะหลอมจากเหล็กโครโมลี AISI 4130 หรือ 4140 ที่ผ่านการอบชุบด้วยความร้อนจนได้ความแข็งแรงของผลผลิตขั้นต่ำที่ 75,000–100,000 psi (เกรด L หรือเกรด P ต่อ API 6A) จำเป็นต้องมีการก่อสร้างแบบปลอมแปลง - เหล็กหล่อหรืองานเชื่อมไม่สามารถทนต่อการรับภาระความล้าแบบเป็นรอบของบริการ frac ได้ การตีจะขจัดช่องว่างภายในและจุดอ่อนของเกรนในทิศทางที่ทำให้การหล่อเสี่ยงต่อการแตกร้าวเมื่อยล้า

สำหรับการใช้งานด้านเปรี้ยว (มี H₂S อยู่) วัสดุจะต้องเป็นไปตามข้อกำหนด NACE MR0175 / ISO 15156 ซึ่งจำกัดความแข็งสูงสุดไว้ที่ 22 HRC เพื่อป้องกันการแตกร้าวของความเครียดซัลไฟด์ เปรี้ยวบริการ ท่อร่วม fracs ใช้เหล็กกล้าคาร์บอนผสมต่ำที่มีเคมีควบคุมมากกว่าโลหะผสมที่มีความแข็งแรงสูง โดยยอมรับพิกัดแรงดันที่ต่ำกว่าเพื่อแลกกับการต้านทานความเปรี้ยว

เทคโนโลยีป้องกันการกัดเซาะ

การกัดเซาะของ Proppant เป็นกลไกการสึกหรอหลัก ท่อร่วม frac โดยเฉพาะอย่างยิ่งที่ทางแยกที ข้อศอก และบ่าวาล์วซึ่งมีความเร็วการไหลและความปั่นป่วนสูงสุด มีการใช้กลยุทธ์ลดการกัดเซาะเบื้องต้นสามประการ:

• ปลอกสวมถอดเปลี่ยนได้: เม็ดมีดคาร์ไบด์หรือเหล็กชุบแข็งบุรูด้านในในบริเวณที่มีการกัดเซาะสูง สิ่งเหล่านี้ได้รับการออกแบบให้เป็นชิ้นส่วนสิ้นเปลือง สามารถเปลี่ยนได้ระหว่างการบำรุงรักษาตามกำหนดเวลาโดยไม่ต้องเปลี่ยนท่อร่วมทั้งหมด ปลอกสวมมาตรฐานมีอายุการใช้งาน 200–500 ขั้น frac ขึ้นอยู่กับความเข้มข้นและประเภทของโพรเพนแทน
• ขอบวาล์วทังสเตนคาร์ไบด์: วาล์วประตูและวาล์วปลั๊กในบริการ frac ใช้ที่นั่งทังสเตนคาร์ไบด์และส่วนประกอบตกแต่งที่มีความแข็งของ Vickers ที่ 1,500–2,400 HV ซึ่งแข็งกว่าโพรเพนทรายควอทซ์ 100 mesh (ประมาณ 800 HV) ที่ไหลผ่าน
• การเพิ่มประสิทธิภาพเรขาคณิตของเส้นทางการไหล: ทันสมัย ท่อร่วม frac การออกแบบใช้ไดนามิกของไหลเชิงคำนวณ (CFD) เพื่อปรับปรุงรูปทรงของรูภายในให้เหมาะสม ลดความปั่นป่วนที่ทางแยกได้ 20–40% และขยายเวลาเฉลี่ยระหว่างการบำรุงรักษาที่เกี่ยวข้องกับการสึกหรอ

การดำเนินงานของ Frac Manifold: Rig-Up, การทดสอบก่อนงาน และการดำเนินการตามขั้นตอน

ขั้นตอนการปฏิบัติงานที่เหมาะสมสำหรับก ท่อร่วม frac มีความสำคัญเท่ากับข้อกำหนดของอุปกรณ์ ความล้มเหลวของอุปกรณ์ในสถานที่ส่วนใหญ่เกิดจากข้อผิดพลาดในขั้นตอน — การทดสอบแรงดันที่ไม่เพียงพอ ลำดับวาล์วที่ไม่เหมาะสม หรือความล้มเหลวในการเชื่อมต่อ — ไม่ใช่จากข้อบกพร่องของอุปกรณ์

ระเบียบวิธีการทดสอบแรงดันก่อนงาน

ทุกๆ ท่อร่วม frac การประกอบจะต้องได้รับการทดสอบแรงดันก่อนแต่ละงานจนถึงแรงดันการรักษาสูงสุดที่คาดหวัง หรือแรงดันใช้งานที่กำหนดของท่อร่วม แล้วแต่จำนวนใดจะต่ำกว่า โปรโตคอลมาตรฐานประกอบด้วย:

• การทดสอบแรงดันต่ำ (200–500 psi): ยืนยันว่าการเชื่อมต่อทั้งหมดถูกสร้างขึ้นอย่างเหมาะสมและวาล์วอยู่ในตำแหน่งแล้ว ต้องพักไว้ 10 นาทีโดยต้องสลายแรงดันเป็นศูนย์ก่อนดำเนินการต่อ
• การทดสอบแรงดันสูง (ถึง MAWP หรือความดันการรักษาสูงสุดที่คาดหวัง): ก 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
• การทดสอบการทำงานของวาล์ว: วาล์วแยกแต่ละตัวจะถูกเปิดและปิดตามความกดดันเพื่อตรวจสอบการทำงานที่เหมาะสม วาล์วที่ไม่สามารถรักษาแรงดันต่าง ๆ ได้จะถูกติดป้ายว่าไม่ใช้งานและบายพาสหรือเปลี่ยนใหม่
• การตรวจสอบจุดกำหนด PRV: ที่ pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.

การดำเนินการตามขั้นตอน: การจัดการวาล์วระหว่างงาน Frac

ในระหว่างขั้นตอนการแตกหัก ท่อร่วม frac ผู้ปฏิบัติงานมีหน้าที่รับผิดชอบในการจัดการตำแหน่งวาล์วทางเข้าและทางออกแบบเรียลไทม์ ขั้นตอนการปฏิบัติงานมาตรฐานต้องการ:

• ห้ามปิดวาล์วดาวน์สตรีม (ฝั่งหลุม) ขณะที่ปั๊มกำลังทำงาน: การปิดช่องจ่ายน้ำในขณะที่ปั๊มอยู่ที่อัตราจะทำให้เกิดสภาวะ "จุดตัน" — แรงดันจะเพิ่มสูงขึ้นจนแรงดันในการปิดปั๊มภายในไม่กี่วินาที ซึ่งอาจเกิน MAWP ของท่อร่วม ต้องปิดเครื่องสูบน้ำทั้งหมดก่อนที่จะปิดวาล์วฝั่งหลุม
• การมีส่วนร่วมของปั๊มตามลำดับ: ปั๊มจะถูกเชื่อมต่อทีละตัวผ่านวาล์วทางเข้าแต่ละตัว ช่วยให้ผู้ปฏิบัติงานตรวจสอบการตอบสนองของแรงดันและยืนยันความสมบูรณ์ของท่อร่วมก่อนที่จะเพิ่มปั๊มตามมา
• ขั้นตอนการสลับท่อร่วมซิป: เมื่อสลับระหว่างหลุมในการใช้งานซิป วาล์วของหลุมรับจะถูกเปิดก่อนที่จะปิดวาล์วของหลุมบำบัด เพื่อรักษาการไหลอย่างต่อเนื่องและป้องกันเหตุการณ์ค้อนดันที่เร่งการสึกหรอของวาล์วและข้อต่อ

เทคโนโลยี Frac Manifold ยุคใหม่: ระบบอัตโนมัติและการทำงานระยะไกล

ที่ ท่อร่วม frac กำลังอยู่ระหว่างการเปลี่ยนแปลงทางเทคโนโลยีที่สำคัญ ซึ่งได้รับแรงผลักดันจากการผลักดันของอุตสาหกรรมไปสู่การปฏิบัติงานในหลุมเจาะระยะไกลและอัตโนมัติ - แนวโน้มเร่งตัวขึ้นด้วยต้นทุนค่าแรง ข้อพิจารณาด้าน HSE และการรวมการแพร่กระจายของการแตกหักด้วยไฟฟ้า (e-frac)

กutomated Valve Control Systems

รุ่นต่อไป ท่อร่วม fracs ผสานรวมวาล์วที่กระตุ้นด้วยไฮดรอลิกหรือไฟฟ้าที่ควบคุมจากตู้บำบัด ช่วยลดความจำเป็นในการให้บุคลากรควบคุมวาล์วร่วมด้วยตนเองในบริเวณแรงดันสูงใกล้กับหลุมผลิต ระบบวาล์วอัตโนมัติสามารถดำเนินการลำดับสวิตช์ซิปได้ภายใน 5 วินาที เทียบกับ 30–60 วินาทีสำหรับการทำงานแบบแมนนวล ซึ่งช่วยลด NPT และความผันผวนของแรงดันระหว่างการเปลี่ยนหลุม

กdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.

อาร์เรย์เซ็นเซอร์ในตัวและการบำรุงรักษาเชิงคาดการณ์

ทันสมัย ท่อร่วม frac การออกแบบฝังเซ็นเซอร์ความหนาของผนังอัลตราโซนิคไว้ที่โซนที่มีการกัดเซาะสูง โดยส่งข้อมูลการสึกหรอแบบเรียลไทม์ไปยังตู้บำบัด เมื่อความหนาของผนังในตำแหน่งที่ได้รับการตรวจสอบลดลงต่ำกว่าเกณฑ์ที่กำหนดไว้ล่วงหน้า (โดยทั่วไปคือ 80% ของความหนาของการออกแบบเดิม) ระบบจะทำเครื่องหมายส่วนประกอบสำหรับการตรวจสอบหรือเปลี่ยนในหน้าต่างการบำรุงรักษาตามกำหนดการครั้งถัดไป ก่อนที่ความล้มเหลวจะเกิดขึ้น

กcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average ท่อร่วม frac อายุการใช้งาน 20–35% และลดความล้มเหลวของอุปกรณ์โดยไม่ได้วางแผนได้มากกว่า 60%

การตรวจสอบและบำรุงรักษาท่อร่วม Frac: มาตรฐานอุตสาหกรรมต้องการอะไร

Frac มากมาย ข้อกำหนดในการตรวจสอบและบำรุงรักษาอยู่ภายใต้โปรแกรม API RP 7L, API 16C และโปรแกรม QA เฉพาะผู้ปฏิบัติงาน ผลที่ตามมาของความล้มเหลวของท่อร่วม — การปล่อยของเหลวแรงดันสูง, การลุกติดไฟที่อาจเกิดขึ้น และการบาดเจ็บของบุคลากร — ทำให้การปฏิบัติตามข้อกำหนดไม่สามารถต่อรองได้

• การตรวจสอบด้วยสายตาหลังงาน: กfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
• การทดสอบความหนาด้วยอัลตราโซนิก (UT): ความหนาของผนังขั้นต่ำจะวัดที่โซนที่มีการกัดเซาะสูงทั้งหมด (ทางแยกที ข้อศอก ตัววาล์ว) โดยใช้เกจอัลตราโซนิกที่สอบเทียบแล้ว การวัดที่ต่ำกว่าความหนาของผนังขั้นต่ำที่คำนวณได้ (ต่อ ASME B31.3 หรือ API 6A) จำเป็นต้องถอดออกจากการบริการทันที
• การตรวจสอบอนุภาคแม่เหล็ก (MPI) หรือการทดสอบการแทรกซึมของสีย้อม (DPT): ดำเนินการบนโซนการเชื่อม การเชื่อมต่อแบบเกลียว และพื้นที่ที่มีการกัดเซาะที่สังเกตได้ เพื่อตรวจจับรอยแตกร้าวที่พื้นผิว MPI เป็นที่ต้องการสำหรับวัสดุแม่เหล็ก DPT ใช้กับโลหะผสมที่ไม่ใช่แม่เหล็ก
• การทดสอบอุทกสถิตแบบเต็มใบรับรอง: ต้องทำเป็นประจำทุกปีหรือหลังการซ่อมแซมใดๆ ที่แรงดันใช้งาน 1.5 เท่า สำหรับการพักไว้อย่างน้อย 10 นาที บันทึกการรับรองซ้ำต้องตรวจสอบย้อนกลับไปยังหมายเลขซีเรียลท่อร่วมเฉพาะและเก็บรักษาไว้ตลอดอายุการใช้งานของอุปกรณ์
• การสร้างและเปลี่ยนวาล์ว: วาล์วประตูในบริการท่อร่วม frac โดยทั่วไปจะต้องมีการเปลี่ยนที่นั่งและซีลหลังจากรอบการทำงาน 150–300 รอบ (เปิด/ปิดภายใต้แรงดัน) การบำรุงรักษาวาล์วแบบเลื่อนออกไปเป็นสาเหตุหลักของการรั่วไหลของวาล์วขณะใช้งาน ท่อร่วม fracs .

คำถามที่พบบ่อย: Frac Manifolds

สรุป: Frac Manifold เป็นหัวใจสำคัญของการดำเนินการสมัยใหม่ให้เสร็จสมบูรณ์

ก ท่อร่วม frac เป็นมากกว่าท่อแบบพาสซีฟ เนื่องจากเป็นศูนย์ควบคุมไฮดรอลิกของการกระจายการแตกหักแบบไฮดรอลิก และข้อกำหนด การบำรุงรักษา และการปฏิบัติงานจะกำหนดประสิทธิภาพของงาน ความปลอดภัยของบุคลากร และคุณภาพความสมบูรณ์โดยตรง การเลือกประเภทท่อร่วมไอดีที่เหมาะสม (หลุมเดียว ซิป หรือคอมโบ) ระดับแรงดัน (10K, 15K หรือ 20K) และข้อกำหนดของวัสดุสำหรับรูปทรงและสภาพการทำงานของคุณ เป็นการตัดสินใจทางเทคนิคที่มีผลกระทบด้านต้นทุนและความปลอดภัยที่สำคัญ

ที่ data makes a compelling case for investing in high-quality ท่อร่วม frac อุปกรณ์: ท่อร่วมซิปลดความสมบูรณ์ NPT ลง 30–40% ระบบวาล์วอัตโนมัติช่วยลดเหตุการณ์ที่เกี่ยวข้องกับท่อร่วมได้มากกว่า 60% และโปรแกรมการบำรุงรักษาเชิงคาดการณ์ช่วยยืดอายุการใช้งานของอุปกรณ์ได้ 20–35% ในขณะที่อุตสาหกรรมยังคงผลักดันไปสู่จำนวนปั๊มที่สูงขึ้น แรงกดดันในการบำบัดที่สูงขึ้น และการดำเนินงานหลายหลุมพร้อมกัน แตกหักมากมาย จะกลายเป็นศูนย์กลางมากขึ้นเท่านั้น — และมีความต้องการทางเทคนิคมากขึ้น — ในชุดอุปกรณ์ที่สมบูรณ์
